【マルシン】ガスが入らなくなったポリスリボルバーの修理 ついでにホップアップを無効化【ガスリボルバー】

マルシン製のガスリボルバー「ポリスリボルバー」(ニューナンブM60)にガスを入れられなくなった。ガスを入れるとそのまま放出バルブから全部抜けていってしまう。

f:id:Jo-Bitaki:20191117165738j:plain

今回はこの修理法をご紹介する。

故障内容・原因

放出バルブがインパクトプレート(バルブノッカー)に叩かれた状態から元の位置に戻らず、ガスルートが開きっぱなしになっていた。そのため常にガスの放出口が開いた状態になり、ガスを入れたそばから放出されるのである。

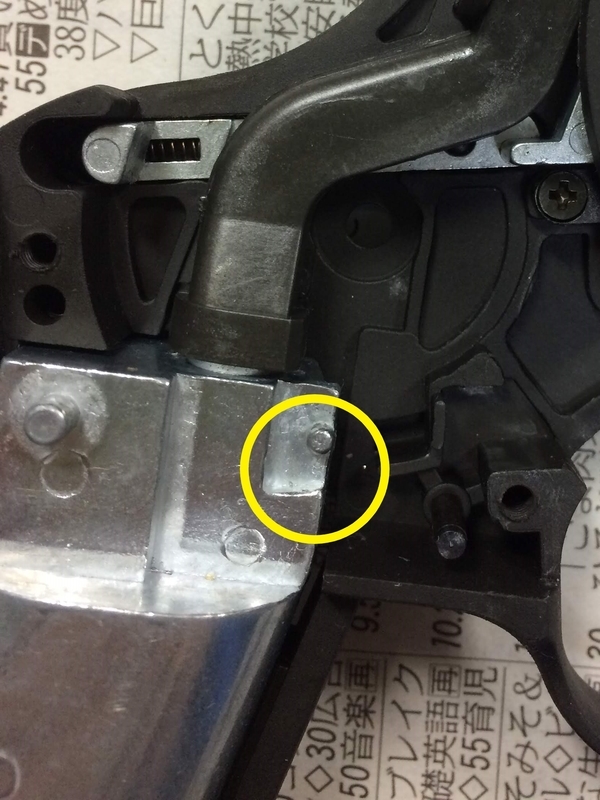

バルブは下の画像の丸で示したあたりにある。本来はバルブの突起が見えるはずだが、奥に引っ込んでしまっているため写真には写っていない。

f:id:Jo-Bitaki:20191117165908j:plain

故障の原因はバルブの動きが渋くなっていることにあると思われる。バルブスプリングがへたってバルブを押し戻す力が弱くなったのか、バルブのOリングが油を吸って膨張し抵抗が大きくなったのかもしれない。

修理内容

バルブが入っている穴の直径を広げてバルブがスムーズに動くようにした。

分解

※スプリングが飛び出すおそれがあるため安全メガネをすること。

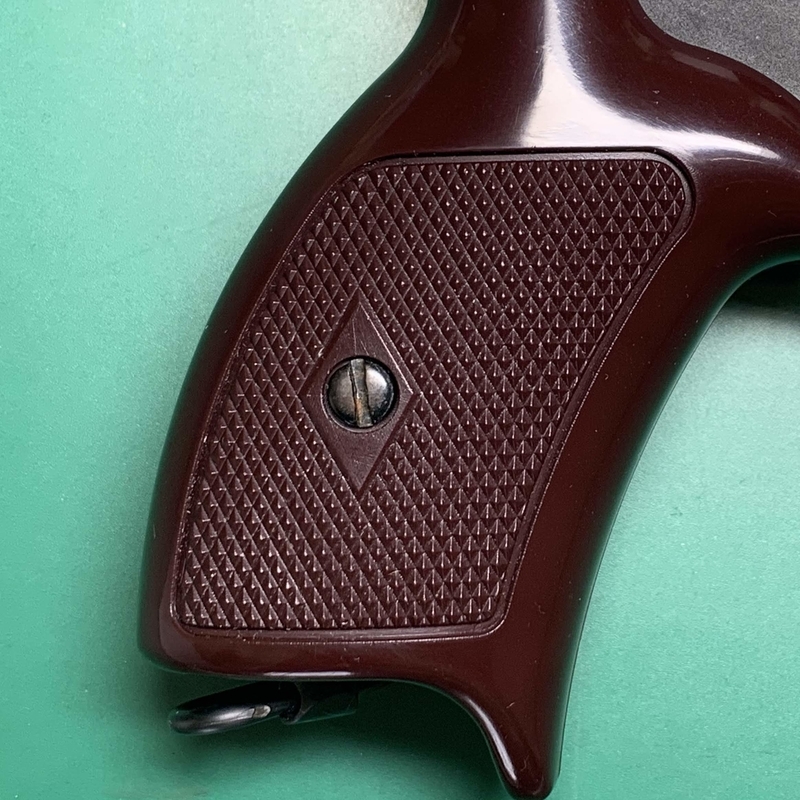

まずはグリップを外す。

f:id:Jo-Bitaki:20191117165814j:plain

次に、シリンダーの下にあるねじを緩めて(完全に外す必要はない)シリンダーをクレーン(ヨーク)ごと外す。

f:id:Jo-Bitaki:20191117165802j:plain

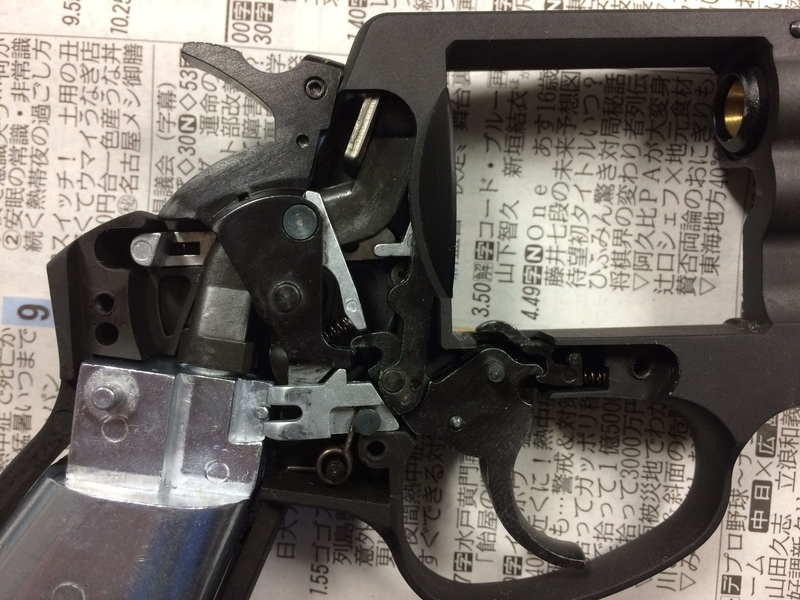

最後にサイドプレートを外す。慎重に外せばスプリングが飛び出してくることは無いはず。少し引っ掛かりがあるので注意。

f:id:Jo-Bitaki:20191117165844j:plain

あとはパーツを手前から外していく。

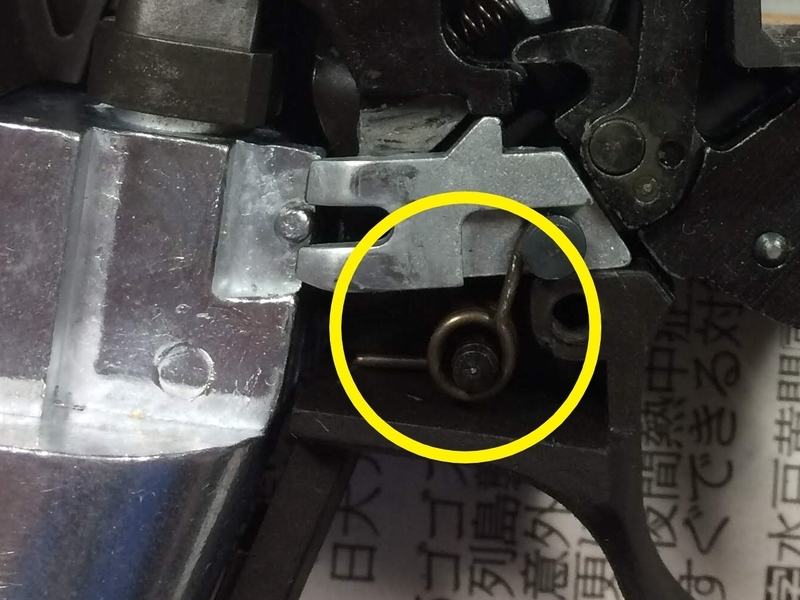

このスプリングがかなり固く、ペンチを使わないと外せない。

f:id:Jo-Bitaki:20191117165853j:plain

外したハンマー。

f:id:Jo-Bitaki:20191117165859j:plain

ガスタンクはランヤードリング付近の左側からねじ止めされている。

ガスタンクが外れたら、金色の大きなマイナスねじを外せば中にあるバルブが取り出せる。このねじは10円玉で回せる。

修理

ガスタンクの、バルブの細い部分が通る穴を4.5㎜の金属用ドリルで拡張する。

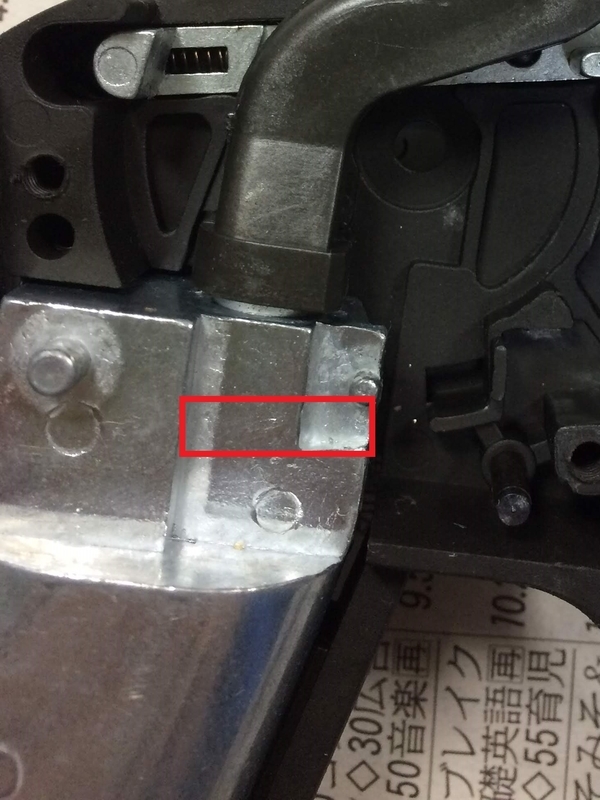

下の画像の赤枠は穴のおおよその位置を示す。

f:id:Jo-Bitaki:20191117165926j:plain

ドリルを使ってもともとある穴を広げる場合、ドリルの先端(中心)を固定できないためドリルに無理な力がかかりやすく、穴も曲がりすい。そのため、電動ドリルではなく手動のハンドドリルかピンバイス を使うことをお勧めする。

今回はピンバイス ではドリルが空回りしたため手回しドリルを使用した。

 慎重にドリルを進めていき、おかしな抵抗を感じたら一度ドリルを戻し、もう一度ドリルをまっすぐ入れなおす。電動ドリルよりも時間はかかるが大失敗をすることは無い。

 穴を拡張できたらやすりで削って整える。削りかすはエアダスターで飛ばす。

あとは元通り組み立てれば完成だが、バルブのOリングとガスルートのOリングには気密を取るために高粘度グリスを塗っておくと良い。

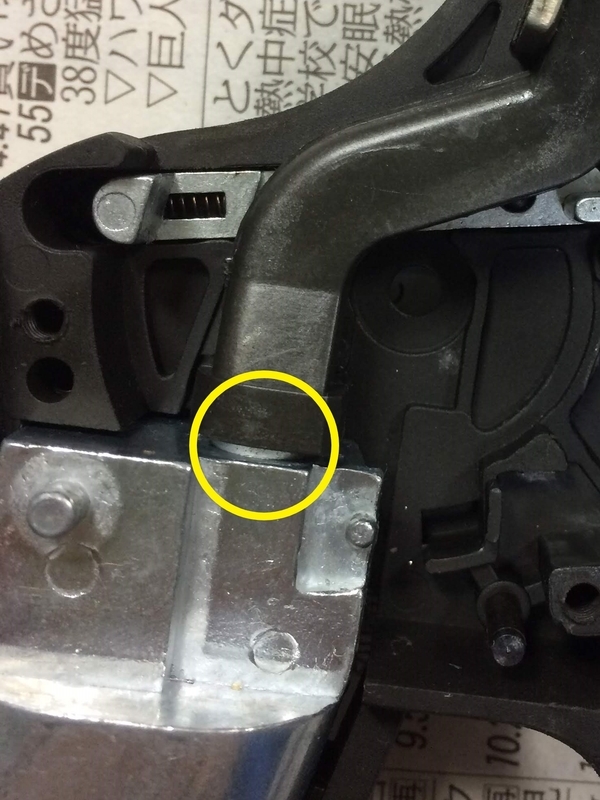

下の画像の丸はガスルートのOリングがある場所を示す。

f:id:Jo-Bitaki:20191117165931j:plain

私はいつも東京マルイの電動ガン用のグリスを使っている。普通の粘度が低いグリスを塗るとガスの力でグリスが吹き飛ばされるので注意。逆に高粘度グリスをスライドや歯車などの可動部に塗ると抵抗が増えて故障の原因になる。

結果

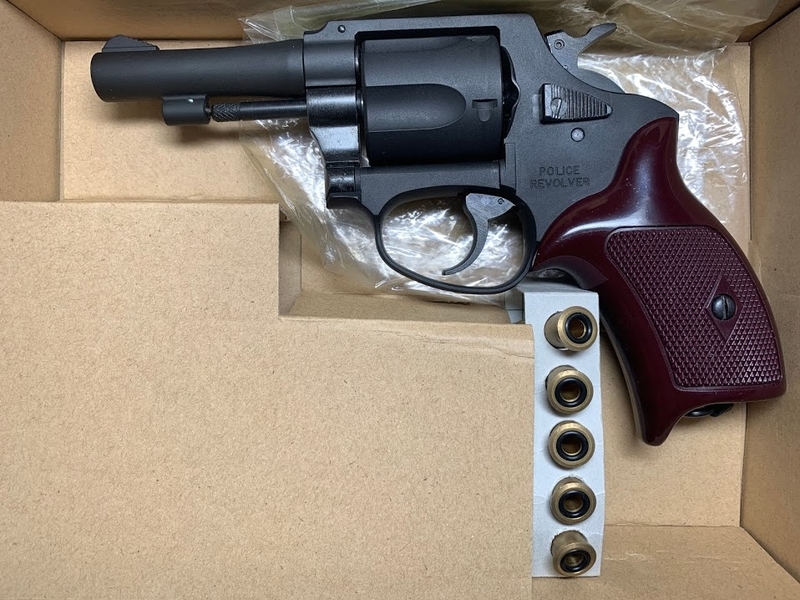

元通り使えるようになった。

f:id:Jo-Bitaki:20191117165839j:plain

ガスを入れた状態で一晩おいてもガスは残っていたため、ガス漏れの心配もなさそうである。

おまけ:ホップアップキャンセルで弾道を安定化

マルシンのガスリボルバーはホップアップシステム(スーパーソニックバレル)のせいで弾道と初速が不安定になっている気がする。そこで、ホップアップキャンセルを行った。

イモネジを1つ外せばアウターバレルが外れる。

f:id:Jo-Bitaki:20191117165823j:plain

このイモネジは緩みやすいのでねじロックを塗っておくと良い。

ねじロックには「低強度」・「中強度」・「高強度」の3種類あるが 、「高強度」を使うとねじが二度と外せなくなるので注意

アウターバレルを外したら、ホップアップパッキンを押さえている金属製の円盤を取り除く。これでホップアップを無効化できる。

f:id:Jo-Bitaki:20191117165833j:plain

ホップアップキャンセルをすると飛距離は落ちるが弾道は安定する。室内で使用する分には問題ないはず。
